Надежность наших приборов проверена временем

Манометры, вакуумметры, мановакуумметры

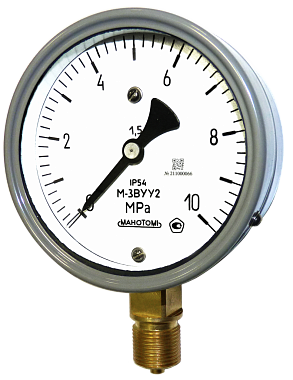

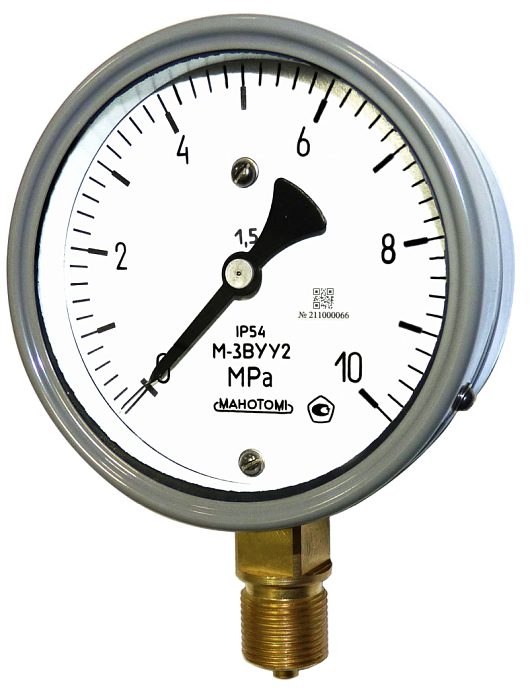

М-3ВУ, В-3ВУ, МВ-3ВУ

Варианты исполнения

Отправить заявку

Заполнить опросный лист

Добавить в сравнения

Форма для печати

ТУ 25-7310.041-2014

Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые М-3ВУ, В-3ВУ и МВ-3ВУ предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, ацетилена, сереводородсодержащих сред, хладонов 12, 13, 22, 142, 502, 134а и 404а, газоводонефтяной эмульсии, нефти и нефтепродуктов в промышленных установках, в судовых системах и гидравлических бурильных и насосных установках.
Разрешительные документы (Россия) ►
Разрешительные документы (СНГ) ►
Руководство по эксплуатации ►
- Руководство по эксплуатации М-ВУ.pdf

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	100
Степень защиты	IP54
Класс точности	1.5; 1.0 - по заказу
Климатическое исполнение	У2; ОМ2
Температура окружающей среды	от минус 60 до плюс 70 °С
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное
Виброзащита	V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)
Межповерочный интервал	2 года
Корпус	Алюминиевый сплав
Стекло	Силикатное
Трубчатая пружина	Медный сплав; Железоникелевый сплав
Держатель	Медный сплав; Нержавеющая сталь
Механизм	Медный сплав; Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; K1/2; G1/2-B
Масса прибора	не более 0,8 кг
Аналоги	МВТП-100/1-Ву; МВТП-100/2-Ву

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
В-3ВУ	-100...0 кПа	-1...0 кгс/см²
В-3ВУ	-60...0 кПа	-0,6...0 кгс/см²
МВ-3ВУ	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
М-3ВУ	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²

ОПЦИИ

Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Измеряемая среда "ацетилен" - по требованию потребителя приборы имеют исполнение для измерения давления ацетилена
Измеряемая среда "хладон " - по требованию потребителя приборы имеют исполнение для измерения давления хладонов 12, 13, 22, 142, 502, 134а и 404а; приборы для измерения давления хладонов имеют дополнительную температурную шкалу
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - все приборы М-3ВУ, В-3ВУ, МВ-3ВУ поставляются с демпфером
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Тип прибора	» М-3ВУ » В-3ВУ » МВ-3ВУ	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 » ОМ2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm² » kPa » MPa
Класс точности	» 1.5 (базовое) » 1.0
Измеряемая среда	» -//- (базовое) » Ац » Кис » R12	Ацетилен Кислород Марка хладона
Конструктивное исполнение	» -//- (базовое) » Ф	Радиальный штуцер без фланца Радиальный штуцер с задним фланцем
Степень защиты	» IP54
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2-B » K1/2
Дополнительные требования	» Обезж. » Черта » Табл. » Э » П.П.С » П.П.Пас » ЦСМ » Свидет.	Обезжиривание Черта на шкале Табличка Экспортное исполнение Отметка о первичной поверке на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: М-3ВУУ2 - 16 MPa - 1 - G1/2 - П.П.С - Ном.

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.

У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.

По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
