Манометры, вакуумметры, мановакуумметры

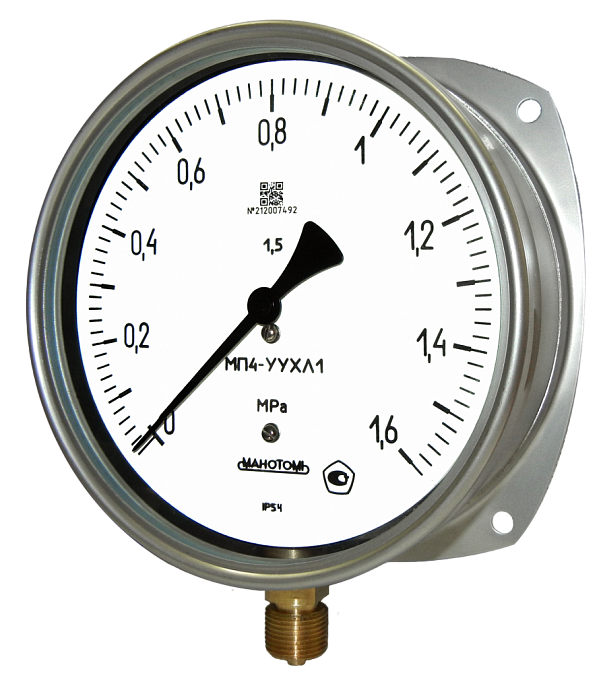

МП4-УУХЛ1, ВП4-УУХЛ1, МВП4-УУХЛ1

Варианты исполнения

Отправить заявку

Заполнить опросный лист

Добавить в сравнения

Форма для печати

ТУ 25-02.180335-84

Манометры, вакуумметры и мановакуумметры показывающие МП4-УУХЛ1, ВП4-УУХЛ1 и МВП4-УУХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.
Разрешительные документы (Россия) ►
- Свидетельство об утверждении типа СИ до 01.04.2025.pdf
- Сертификат соответствия в области промышленной безопасности до 21.11.2029.pdf
Разрешительные документы (СНГ) ►
Руководство по эксплуатации ►
- Руководство по эксплуатации МП-У, МВП-У, ВП-У.pdf

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	160
Степень защиты	IP54 (для приборов в атомном исполнении IP53)
Класс точности	1.5; 1.0 - по заказу (кроме МП4-УУХЛ1 на 0.6 кгс/см²)
Климатическое исполнение	УХЛ1
Температура окружающей среды	от минус 70 до плюс 50 °С
Температура измеряемой среды	от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное; Осевое
Виброзащита	L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Межповерочный интервал	2 года
Корпус	Нержавеющая сталь
Стекло	Силикатное; Безопасное (для приборов со степенью защиты IP53 только силикатное)
Трубчатая пружина	Медный сплав; Железоникелевый сплав
Держатель	Медный сплав; Сталь
Механизм	Медный сплав; Нержавеющая сталь; Сталь 08КП
Резьба присоединительного штуцера	М20*1,5-8g; K1/2; G1/2-B (для приборов со степенью защиты IP53 только М20х1,5-8g)
Масса прибора	не более 1,2 кг

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ВП4-УУХЛ1	-100...0 кПа	-1...0 кгс/см²
ВП4-УУХЛ1	-60...0 кПа	-0.6...0 кгс/см²
МВП4-УУХЛ1	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
МП4-УУХЛ1	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа (0...0,6 МПа)	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²

ОПЦИИ

Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение - по заказу приборы со степенью защиты IP53 изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
Безопасное стекло - по заказу приборы со степенью защиты IP54 изготавливаются с безопасным стеклом
Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы МП4-У, ВП4-У, МВП4-У с диапазоном показаний со 100 кгс/см², наличие демпфера у приборов с диапазоном показаний до 60 кгс/см² оговаривается при заказе
Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Тип прибора	» МП4-УУХЛ1 » ВП4-УУХЛ1 » МВП4-УУХЛ1	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» УХЛ1
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm² » kPa » MPa
Класс точности	» 1.5 (базовое) » 1.0
Измеряемая среда	» -//- (базовое) » Ац » Кис	Ацетилен Кислород
Конструктивное исполнение	» -//- (базовое) » Ф » ОШ » ФОШ	Радиальный штуцер без фланца Радиальный штуцер с фланцем Осевой штуцер без фланца Осевой штуцер с задним фланцем
Степень защиты	» IP54 » IP53
Резьба штуцера	» M20x1.5 (базовое) » G1/2 » K1/2
Дополнительные требования	» Обезж. » АЭС » АЭС-Кл.б.3 » Безоп.стекло-160 » Д » Черта » Э. » Пл. » Пл.С » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Обезжиривание Атомное исполнение, класс безопасности 4 Атомное исполнение, класс безопасности 3 Безопасное стекло Демпфер Черта на шкале Экспортное исполнение Пломба Пломба навесная Табличка Первичная поверка на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МВП4-УУХЛ1 - 0,9 MPa - IP54 - Безоп.стекло-160 - ЦСМ

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.

Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.

По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).

Модернизация прибора

Новое исполнение	Введено
степень защиты IP54	1 квартал 2017г.
исполнение с фланцем на корпусе
безопасное стекло
осевое исполнение штуцера	1 квартал 2018г.
