Надежность наших приборов проверена временем

Манометры, вакуумметры, мановакуумметры

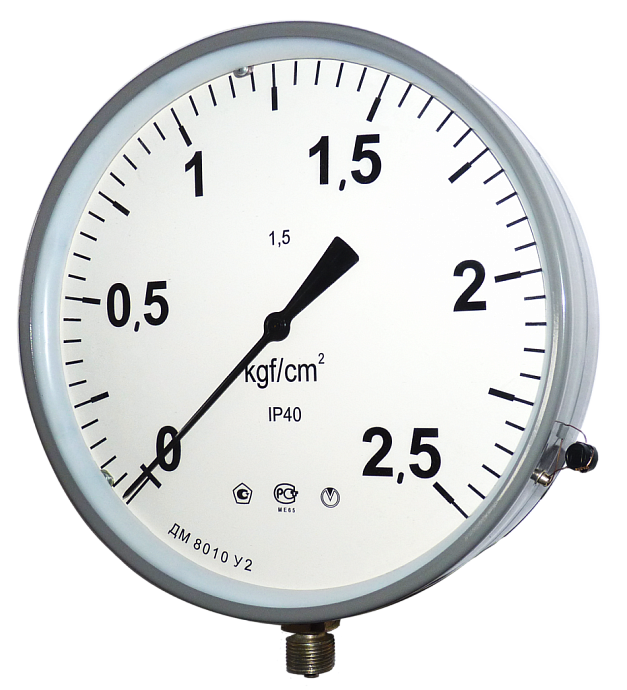

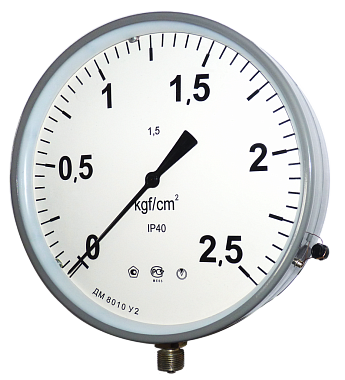

ДМ8010, ДВ8010, ДА8010

Отправить заявку

Заполнить опросный лист

Добавить в сравнения

На печать

ТУ 4212-001-42368375-01

Манометры, вакуумметры и мановакуумметры показывающие ДМ8010, ДВ8010 и ДА8010 предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа.
Разрешительные документы (Россия) ►
- Свидетельство об утверждении типа СИ до 21.03.2027.pdf
- Сертификат соответствия до 14.08.2027.pdf
Разрешительные документы (СНГ) ►
- Сертификат признания типа СИ республики Казахстан.pdf
Руководство по эксплуатации ►
- Руководство по эксплуатации ДМ8010.pdf

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	250
Степень защиты	IP40
Класс точности	1.5; 1.0 - по заказу, кроме приборов от 0 до 1; 1,6; 2,5; 4,0 кгс/см2 и от -1 до 0,6; 1,5; 3 кгс/см2
Климатическое исполнение	У2; Т2
Температура окружающей среды	от минус 50 до плюс 60 °С
Фланец	Отсутствует
Расположение штуцера	Радиальное
Виброзащита	L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Межповерочный интервал	2 года
Корпус	Сталь
Стекло	Силикатное
Трубчатая пружина	Медный сплав; Железоникелевый сплав
Держатель	Медный сплав; Сталь
Механизм	Медный сплав; Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; G1/2-B
Масса прибора	не более 2,2 кг

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДВ8010	-100...0 кПа	-1...0 кгс/см²
ДА8010	-100...60 кПа	-1...0.6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ8010
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²

ОПЦИИ

Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы ДМ8010, ДВ8010, ДА8010 с диапазоном показаний со 100 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ДМ8010 » ДВ8010 » ДА8010	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 (базовое) » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm² » kPa » MPa
Класс точности	» 1.5 (базовое) » 1.0
Измеряемая среда	» -//- (базовое)
Конструктивное исполнение	» -//-	Радиальный штуцер без фланца
Степень защиты	» IP40
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2-B
Дополнительные требования	» Обезж. » Черта » П.П.С » П.П.Пас » ЦСМ » Свидет.	Обезжиривание Черта на шкале Первичная поверка на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора

Пример обозначения: ДВ8010 - (-1-0) kgf/cm2 - 1 - П.П.Пас

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.

Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.

По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
