ФГ1007

Исполнение - 6 часов

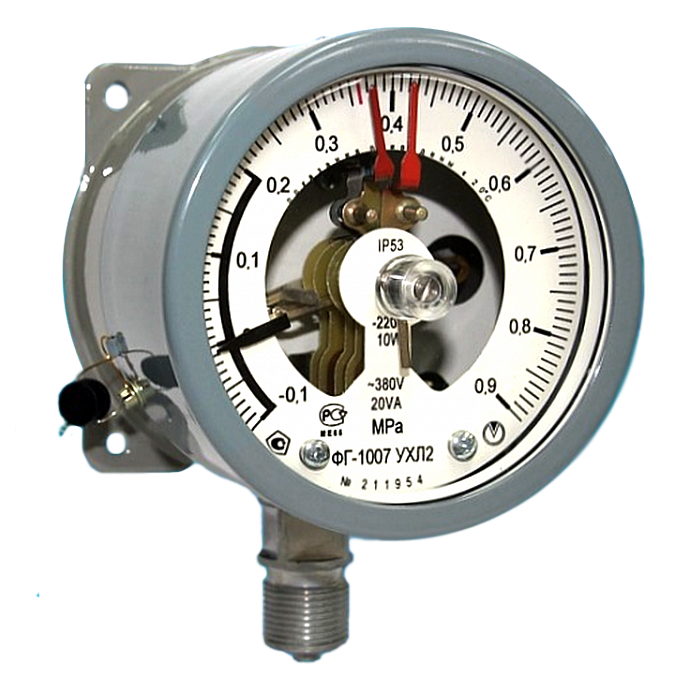

Сигнализатор давления

ФГ1007

Варианты исполнения
Отправить заявку
Заполнить опросный лист
Добавить в сравнения
Форма для печати

  • ТУ 4212-004-42368375-01

    Сигнализаторы давления ФГ-1007 предназначены для контроля давления элегаза в выключателях наружной установки и коммутации внешних электрических цепей при отклонении давления элегаза от заданных значений.

    Разрешительные документы (Россия) ►

    Разрешительные документы (СНГ) ►

    Руководство по эксплуатации ►

    • Технические характеристики
  • Тип прибора Сигнализатор давления
    Диаметр корпуса (мм) 100
    Степень защиты IP53
    Климатическое исполнение УХЛ1; Т2
    Температура окружающей среды от минус 60 до плюс 60 °С
    Фланец Задний
    Расположение штуцера Радиальное
    Межповерочный интервал 2 года
    Корпус Алюминиевый сплав
    Стекло Силикатное
    Резьба присоединительного штуцера М20*1,5-8g; G1/2-B
    Масса прибора не более 0,83 кг

      Диапазон показаний, МПа

      Значение минимального контролируемого давления, МПа

      От -0,1 до 0,5

      От 0,05 до 0,25

      От -0,1 до 0,9

      От 0,3 до 0,7


      Наибольшее значение погрешности показаний в процентах от диапазона показаний не превышает:
      • ±1,5 % на уставке минимального контролируемого давления;
      • ±2,5 % на уставке предварительной сигнализации.
      Величина дифференциала (разности давлений прямого и обратного срабатываний) не превышает 2,5 % от диапазона показаний.

      Приборы устойчивы к воздействию относительной влажности окружающего воздуха: до 98 % при температуре 35 °С и более низких температурах, без конденсации.

      ОПЦИИ
      • Расположение штуцера - по требованию потребителя расположение штуцера выполняется на 6 или на 12 часов
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт; по требованию потребителя для приборов экспортного исполнения допускается частота тока (60±1) Гц
      • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА

      Напряжение внешних коммутируемых цепей:
      • 380 В - для цепей переменного тока с частотой (50±1) Гц;
      • 220 В - для цепей постоянного тока
      Разрывная мощность контактов для сигнализирующего устройства:
      • до 10 Вт постоянного тока и 20 В•А переменного тока
      Значение коммутируемого тока: от 0,01 до 1 А

      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 18 месяцев (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 12 лет.


      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
       Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
